متالوگرافی
متالوگرافی بهعنوان علم و فرآیند آمادهسازی سطح قطعات فلزی و غیرفلزی، با هدف بررسی دقیق ساختار میکروسکوپی مواد در بزرگنماییهایی تا حدود 1000 برابر مورد استفاده قرار میگیرد. این فرآیند شامل مجموعه ای از عملیات کنترل شده نظیر برش و نمونه برداری متناسب با جهت اعمال تنشهای مکانیکی، قالب گیری (مانت)، سنباده زنی، پولیش کاری و اچ کردن است که به منظور دستیابی به سطحی صاف، یکنواخت و عاری از خط و خش انجام میشود. بررسی ریزساختار حاصل از این مراحل، امکان مشاهده شکل و اندازه دانه ها، مرز بین دانه ها، آرایش و توزیع فازها را فراهم کرده و اطلاعات ارزشمندی در خصوص فرآیند تولید، ترکیب شیمیایی، سیکل عملیات حرارتی و در نهایت خواص مکانیکی و فیزیکی قطعه ارائه میدهد. متالوگرافی نه تنها برای مواد فلزی، بلکه برای مواد غیرفلزی نیز با اصول مشابه و متناسب با ماهیت ماده اجرا میشود و نقش کلیدی در کنترل کیفیت، تحلیل علل شکست، بهینه سازی فرآیندهای تولید و تحقیقات مهندسی مواد ایفا میکند.
معرفی محصولات
كاتر دستی اهرمی كوچك رومیزی
- قابلیت برش قطعات از 3 الی 20 میلیمتر
- دارای سیستم مدار بسته چرخش آب صابون
- قابلیت استفاده از تیغه سایشی با ابعاد بیرونی 1.6×32×250 میلیمتر
کاتر دستی ورنیه ای
- دارای سیستم مدار بسته چرخش آب صابون
- قابلیت برش قطعات از قطر 3 الی 60 میلیمتر با اپراتوری آسان تر
- کفی از جنس آلومینیوم و رویه از جنس فایبر گلاس با دریچه رویت برش
- الکترو موتور مقاوم به بخار و پاشش آب ، مجهز به میز شیار T و گیره مکانیکی
دستگاه کاتر اهرمی
- قابلیت برش قطعات از قطر 3 الی 60 میلیمتر
- دارای سیستم مدار بسته چرخش آب صابون
- کفی از جنس آلومینیوم و رویه از جنس فایبر گلاس با دریچه رویت برش
- الکترو موتور مقاوم به بخار و پاشش آب ، مجهز به میز شیار T و گیره مکانیکی
کاتر اتوماتیک 60
- قابليت برش قطعات از قطر 3 الی 60 میلیمتر
- الکترو موتور با درجه حفاظت IP55 و مقاوم به بخار و پاشش آب
- داراي سيستم مدار بسته چرخش آب صابون با قابلیت جابجایی آسان
- دارای سرعت برش اتوماتیک و قابل تنظیم 0 تا 20 میلیمتر بر دقیقه
- کفی از جنس آلومینیوم و رویه از جنس فایبر گلاس با دریچه رویت برش
کاتر اتوماتیک 120
- قابليت برش قطعات از قطر 3 الی 120 میلیمتر
- سرعت برش قابل تنظیم اتوماتیک 0 تا 20 میلیمتر بر دقیقه
- الکترو موتور با درجه حفاظت IP54 و مقاوم به بخار و پاشش آب
- مجهز به ميز شيار T بزرگ با امکان استفاده از روبند و گیره مکانیکی
- دارای سيستم مدار بسته چرخش آب صابون با مخزن چرخ دار پرتابل
- کفی از جنس آلو مینیوم رویه از جنس ورق فلزی با دریچه رویت برش

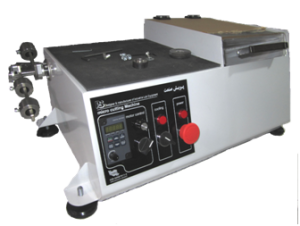

میکروکاتر
- دقت باردهی عرضی 01/0 میلیمتر
- قابلیت برش قطعات تا قطر 20 میلیمتر
- قابلیت استفاده از تیغه برش با حداکثر قطر 150 میلیمتر
- قابلیت استفاده از تیغه برش با حداقل ضخامت 3/0 میلیمتر
- قابلیت استفاده از انواع تیغه برش سایشی، الماسه و CBN
- قابلیت تنظیم مقدار دور تیغه برش 100 تا 3600 دور بر دقیقه
- دارای سیستم مدار بسته چرخش آب صابون با قابلیت جابجایی و سرویس آسان
پولیشر تک دیسك متالوگرافی
- مجهز به شیر دستی کنترل آب ورودی
- دارای دیسك پرتابل از جنس پلاستیك سخت به قطر 200 یا 230 میلیمتر
- سرعت چرخش 50 تا 800 دور بر دقیقه با گشتاور ثابت چپگرد و راستگرد
- بدنه از جنس فایبر گلاس مقاوم نسبت به زنگ زدگی ، پوسیدگی و رسانایی الکتریکی
دستگاه پولیشر تك دیسك دور متغیر 12 اینچ
- مجهز به شیر دستی کنترل آب ورودی
- دارای دیسك پرتابل از جنس پلاستیك سخت به قطر 300 میلیمتر
- سرعت چرخش 50 تا 800 دور بر دقیقه با گشتاور ثابت چپگرد و راستگرد
- بدنه از جنس ورق فلزی با پوشش رنگ الکترو استاتیک و محفظه آب گیر فایبر گلاس
پولیشر دو دیسك متالوگرافی
- مجهز به شیر دستی کنترل آب ورودی
- دارای دیسك پرتابل از جنس پلاستیك سخت به قطر 200 یا 230 میلیمتر
- سرعت چرخش 50 تا 800 دور بر دقیقه با گشتاور ثابت چپگرد و راستگرد
- بدنه از جنس فایبر گلاس مقاوم نسبت به زنگ زدگی ، پوسیدگی و رسانایی الکتریکی
دستگاه پوليشر دو ديسك دو موتوره متالوگرافی
- مجهز به شیر دستی کنترل آب ورودی
- قابلیت تنظیم دور و استفاده از دیسک ها بصورت مجزا از هم دارای ديسك پرتابل از جنس پلاستيك سخت به قطر 200 یا 230 میلیمتر
- سرعت چرخش 50 تا 800 دور بر دقیقه با گشتاور ثابت چپگرد و راستگرد
- بدنه از جنس فایبر گلاس مقاوم نسبت به زنگ زدگی ، پوسیدگی و رسانایی الکتریکی
پولیشر تك دیسك دور متغیر هولدر دار
- مجهز به شیر دستی کنترل آب ورودی
- قابلیت اعمال نیروی متغیر پنوماتیک بر روی هولدر
- دارای قابلیت تنظیم دور هولدر 5 تا 20 دور بر دقیقه
- دارای هولدر پرتابل 4 تا 8 خانه قطر 45 تا 25 میلیمتر
- دارای دیسك پرتابل از جنس پلاستیك سخت به قطر 230 میلیمتر
- سرعت چرخش دیسك 5 تا 800 دور بر دقیقه با گشتاور ثابت چپگرد و راستگرد
- بدنه از جنس فایبر گلاس مقاوم نسبت به زنگ زدگی ، پوسیدگی و رسانایی الکتریکی
میز سنباده دو بلوک
- شامل دو بلوک چهار شیار ( سطح شیبدار)
- قابلیت استفاده از چهار گرید سنباده مختلف روی هر بلوک
- ایستاده با مجرای آب ورودی و شیر تنظیم دبی و مجرای تخلیه آب خروجی مشترک

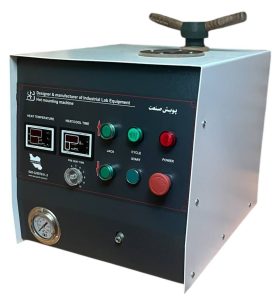

مانت گرم تك سیلندر هیدرولیك
- کنترل اتوماتیک سیکل بدون نیاز به اپراتور
- زمان آماده سازی نمونه کمتر از 12 دقیقه
- مجهز به یونیت هیدرولیک و مدار آب خنک کاری
- قابلیت گرمایش رزین تا دمای 300 درجه سانتیگراد
- قطر سیلندر 25 ،30 ، 35 ، 40 ، 45 و 50 میلیمتر به انتخاب مشتری
- قابلیت گرمایش و استفاده از انواع رزین های پلی استایرن، باکالیت ، اکرلیک و ....

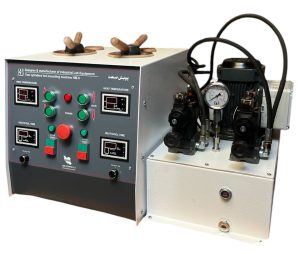

دستگاه مانت گرم دو سیلندر هیدرولیك
- قابلیت آماده سازی همزمان دو نمونه
- کنترل اتوماتیک سیکل بدون نیاز به اپراتور زمان آماده سازی نمونه کمتر از 12 دقیقه
- مجهز به یونیت هیدرولیک و مدار آب خنک کاری
- قابلیت گرمایش رزین تا دمای 300 درجه سانتیگراد
- قطر سیلندر 25 ،30 ، 35 ، 40 ، 45 یا 50 میلیمتر به انتخاب مشتری
- قابلیت گرمایش و استفاده از انواع رزین های پلی استایرن، باکالیت ، اکرلیک و ....

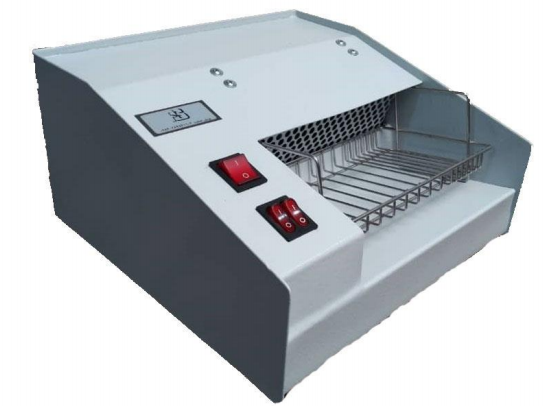

دستگاه خشک کن نمونه متالوگرافی
- دارای فن دمنده با قابلیت تنظیم دور
- دارای سنسور قطع کن در صورت افزایش بیش از حد دما
پولیشر خطی اتوماتیک ایستاده 6 دیسك
- دارای شش دیسك دور متغییر و پرتابل
- قابلیت استفاده از دیسك قطر دویست و سی میلیمتر
- هد نگهدار هولدر نمونه گیر با كنترل پی ال سی
- قابلیت حركت بر روی هر شش دیسك
- قابلیت برنامه ریزی دور زمان برای هر شش ایستگاه بطور مجزا
- دارای خشاب نمونه گیر متناسب نمونه های ورقی و مانت شده
- دارای خشاب مازاد ، قابلیت استفاده از روانكار یا كمكی ساینده روی هر ایستگاه
- دور دیسك ها تا سیصد دور بر دقیقه روی چهار دیسك جهت سنباده زنی
- دور دیسک ها تا هشتصد دور بر دقیقه روی دو دیسك نهایی جهت پولیش و پرداخت نهایی
- دستگاه بصورت ایستاده با فضای اشغال حدودی 2000
- *600 میلیمتر و ارتفاع 1500 میلیمتر دارای كابین بندی فضای زیر دیسك ها جهت استقرار لوازم و مخزن مایع خنك كاری

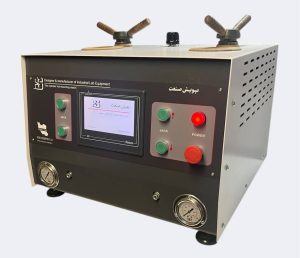

دستگاه مانت گرم اتوماتیك PLC دار با قابلیت کنترل نیروی اعمالی به نمونه
- دارای كنترل و نمایشگر PLC
- قابلیت كنترل دما و زمان پیش گرم و پخت و كنترل سیكل بر مبنای زمان یا دما
- قابلیت خنك كاری نمونه با سیستم آبگرد تا دمای تعریف شده ( مدار آب خنك كاری سیكل باز )
- قابلیت تنظیم فشار و نیرو عمومی در برنامه
- دارای 9 برنامه با قابلیت تعریف مقادیر توسط اپراتور
- دارای یونیت هیدرولیك مجهز به پروپرشنال والو تنظیم فشار جك عمودی
- تامین نیروی مانت با فشار قابل تنظیم یونیت هیدرولیك
- زمان آماده سازی 10 تا 15 دقیقه و قابلیت آماده سازی 30 نمونه در روز
- دارای دو سیلندر با قطر 50 میلیمتر و با قابلیت كار همزمان و غیرهمزمان
- قابلیت تامین فشار هیدرولیك ( bar 100 – 0 ) قابل تنظیم توسط پروپرشنال والو
- قابلیت تنظیم زمان پخت 60 – 0 دقیقه
- قابلیت تنظیم دمای پخت 300 – 0 درجه سانتیگراد و زمان خنك كاری 60 – 0 دقیقه
- ابعاد دستگاه 50 * 60 * 42 Cm وزن 40 كیلوگرم
- ابعاد یونیت هیدرولیك 45 * 45 * 50 Cm وزن بدون روغن 52 كیلوگرم
